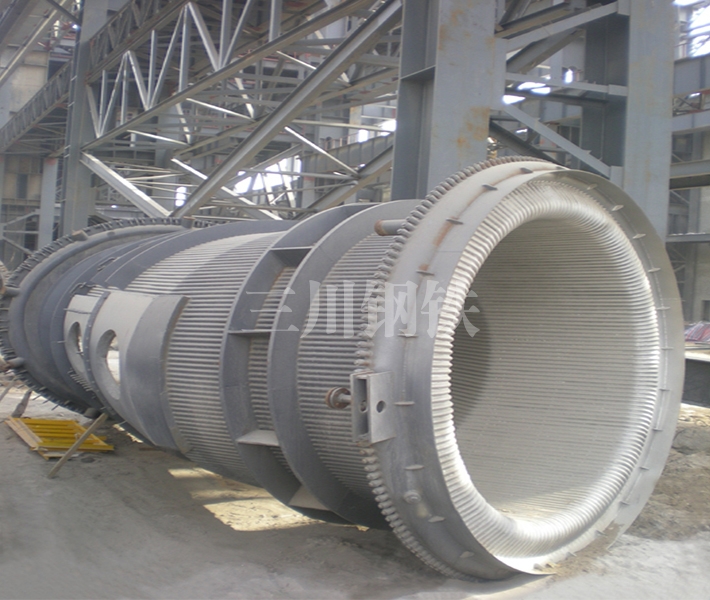

轉爐汽化煙道（也稱為余熱鍋爐）是轉爐煉鋼的主要配套設備之一，該設備在工作時要大限度地收集高溫?zé)煔?，承受上限的爐氣溫度與劇烈頻繁的溫度變化，同時工況較為惡劣，很容易粘結噴濺的鋼渣。

      一種煉鋼轉爐用汽化冷卻煙道，包括：活動煙罩、爐口固定段煙道、中間段煙道和末段煙道，活動煙罩置于轉爐上方，活動煙罩、爐口固定段煙道、中間段煙道和末段煙道依次順序連接，其特征在于：活動煙罩和爐口固定段煙道的上氣泡和下聯箱之間的循環水回路中增置一循環泵，爐口固定段煙道與中間段煙道之間采用膨脹節連接，中間段煙道與末段煙道連接處采用小直段斜彎管式連接結構，活動煙罩和爐口固定段煙道內表面涂有鎳-鉻涂層。本發明能使管內水流動始終保持充足、在煙道長度方向可以伸縮、能有效解決煙道平直段汽水分層問題和煙道內表面粘渣和煙氣沖刷問題。

運行環境描述

      爐內的鋼渣加入焦炭等，催氧口處加入氧氣，在電極的作用下，爐內的鋼渣等混合物發生物理反應，將鋼渣化為鋼水，隨著時間的延長，爐內鋼水的溫度不斷飆升，由此產生的高溫?zé)煔獾臏囟仍?400攝氏度-1600攝氏度，這些煙氣在循環泵產生的負壓作用下，在汽化煙道內流通，帶有火星未燃燒盡的鋼渣進入燃燒室，之后煙道內的溫度在800攝氏度左右，煙氣隨著煙道出口設計，再進入機力風冷器，然后進入除塵器。

      汽化煙道的使用環境是非常惡劣的，爐內鋼水噴濺到煙道內會造成內壁的粘黏，這樣設備頻繁承受高溫高壓的劇烈變化，十分影響汽化煙道的使用壽命，因此在選材、設計、焊接工藝中都要嚴格規范。
